氣動薄型法蘭球閥氣動自動控制閥門
作者 : 遠通工業 / 來源 :遠通工業 / 瀏覽 :- / 發布時間 : 2018-01-10 10:56:46
-
氣動薄型法蘭球閥氣動自動控制閥門
標簽： 氣動閥門 法蘭式球閥 自控閥門 關鍵詞： 氣動薄型法蘭球閥,氣動閥門 產品簡介： 氣動薄型法蘭球閥采用一體化結構，與 YNTO 氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。

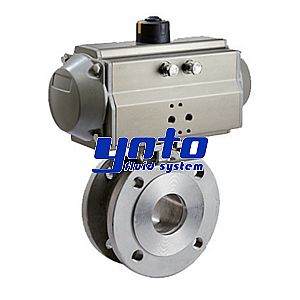

氣動薄型法蘭球閥氣動自動控制閥門
產品介紹
氣動薄型法蘭球閥采用一體化結構，與 YNTO 氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。
產品特點
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
法蘭連接的管路能保持良好密封性能，便于維修更換
全流量通徑浮動球
采用 ISO5211 直接安裝執行器的高平臺設計
球閥與球體之間帶防靜電裝置
雙碟形彈片自動壓緊填料設計
薄型球閥的閥體較一般法蘭球閥短，是適用與系統同一管路閥門數量多的場合
技術參數
| 公稱通徑 | DN15-200 |
| 公稱壓力 | 0 ～ 1.6MPa |
| 介質溫度 | -20° C 至 +180° C |
| 環境溫度 | -20° C 至 +60° C |
| 氣源壓力 | 0.3 ～ 0.8MPa |
| 閥體材質 | WCB、CF8、CF8M |
| 閥座材質 | PTFE |
| 閥桿材質 | 304 |
| 密封圈材質 | NBR |
| 連接方式 | 法蘭連接 |
| 控制氣體 | 中性氣體，空氣 |
| 氣缸形式 | 常閉（FC)、常開（FO)、雙作用 (DA) |
| 控制方式 | 控制信號 (4-20MA) |
| 適用介質 | 氣體、水、石油、石化、腐蝕性介質 |
| 可選附件 | 電磁閥、限位開關、二聯件 |

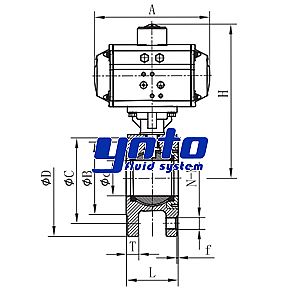

氣動薄型法蘭球閥尺寸
| 型號model | d | L | T | f | D | C | B | A | H | N-M | 執行器Actuato |
| DN15 | 15 | 35 | 12 | 2 | 95 | 65 | 45 | 163 | 170 | 4-M12 | AT63 |
| DN20 | 20 | 38 | 12 | 2 | 105 | 75 | 55 | 163 | 175 | 4-M12 | AT63 |
| DN25 | 25 | 42 | 12.7 | 2 | 115 | 85 | 65 | 163 | 185 | 4-M12 | AT63 |
| DN32 | 32 | 54 | 14 | 2 | 135 | 100 | 72 | 163 | 206 | 4-M16 | AT63 |
| DN40 | 38 | 61 | 15.2 | 2 | 145 | 110 | 85 | 214 | 227 | 4-M16 | AT73 |
| DN50 | 50 | 75 | 16.2 | 2 | 160 | 125 | 100 | 252 | 273 | 4-M16 | AT88 |
| DN65 | 63 | 97 | 17 | 2 | 180 | 145 | 116 | 252 | 280 | 4-M16 | AT88 |
| DN80 | 76 | 114 | 19 | 3 | 195 | 160 | 135 | 270 | 302 | 8-M16 | AT100 |
| DN100 | 96 | 154 | 20 | 3 | 215 | 180 | 155 | 316 | 345 | 8-M16 | AT115 |
| DN125 | 118 | 195 | 22 | 3 | 245 | 210 | 185 | 354 | 375 | 8-M16 | AT125 |
| DN150 | 150 | 225 | 24 | 3 | 280 | 240 | 210 | 450 | 480 | 8-M20 | AT160 |
| DN200 | 200 | 275 | 24 | 3 | 335 | 295 | 265 | 530 | 580 | 12-M20 | AT210 |
