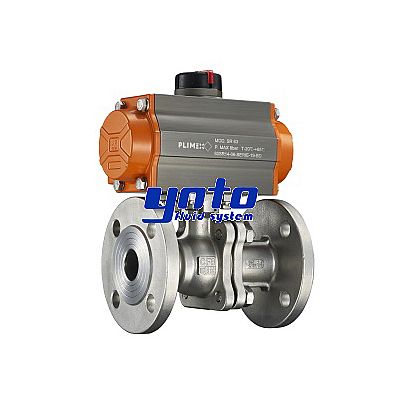

氣動法蘭式球閥自動控制閥門

作者 : 遠通工業 / 來源 :遠通工業 / 瀏覽 :- / 發布時間 : 2018-01-10 10:42:36

氣動法蘭式球閥自動控制閥門
標簽：	氣動閥門球閥法蘭式球閥
關鍵詞：	球閥,氣動球閥,氣動法蘭式球閥,自動控制閥門
產品簡介：	氣動法蘭式球閥采用一體化結構，與 YNTO 氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。

氣動法蘭式球閥自動控制閥門

產品介紹

氣動法蘭式球閥采用一體化結構，與 YNTO 氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。

產品特點

閥體和端蓋采用脫蠟精密鑄造

閥桿防爆出設計

法蘭連接的管路能保持良好密封性能，便于維修更換

全流量通徑浮動球

采用 ISO5211 直接安裝執行器的高平臺設計

球閥與球體之間帶防靜電裝置

雙碟形彈片自動壓緊填料設計

技術參數

公稱通徑	DN15-350
公稱壓力	0 ～ 1.6MPa
介質溫度	-20° C 至 +180° C
環境溫度	-20° C 至 +60° C
氣源壓力	0.3 ～ 1.6MPa
閥體材質	WCB、CF8、CF8M
閥座材質	PTFE
閥桿材質	304
密封圈材質	NBR
連接方式	法蘭連接
控制氣體	中性氣體，空氣
氣缸形式	常閉（FC)、常開（FO)、雙作用 (DA)
控制方式	控制信號 (4-20MA)
適用介質	氣體、水、石油、石化、腐蝕性介質
可選附件	電磁閥、限位開關、二聯件

氣動法蘭式球閥尺寸

型號model	L	T	f	E	B	C	A	H	N-M	執行器Actuator
DN15	130	14	2	95	65	45	144	150	4-14	AT50
DN20	140	15	2	105	75	54	144	156	4-14	AT50
DN25	150	16	2	115	85	65	163	175	4-14	AT63
DN32	165	16	2	135	100	78	163	184	4-18	AT63
DN40	180	17	2	145	110	85	214	214	4-18	AT75
DN50	200	18	2	160	125	100	252	225	4-18	AT88
DN65	220	18	2	180	145	120	270	286	4-18	AT100
DN80	250	18	2	195	160	135	316	336	8-18	AT115
DN100	280	20	2	215	180	155	354	362	8-18	AT125
DN125	320	22	3	245	210	185	418	408	8-18	AT145
DN150	360	24	3	280	240	210	518	495	8-22	AT190
DN200	400	26	3	335	295	265	660	585	12-22	AT240
DN250	533	28	3	405	355	320	730	650	12-26	AT270
DN300	610	30	4	460	410	375	880	720	12-26	AT300
DN350	686	32	4	520	470	435	910	800	16-26	AT3
